Ein Schließfolgeregler ist eine Koordinierungsvorrichtung für zweiflügelige Türen, die die Schließreihenfolge steuert und sicherstellt, dass der Standflügel vor dem Gangflügel schließt. Er arbeitet mit hydraulischen Türschließern zusammen, um einen Kantenkonflikt zu verhindern, das korrekte Einrasten des Schlosses zu gewährleisten und den Kontakt der Dichtungen für den Feuer- und Rauchschutz aufrechtzuerhalten. Er ist häufig bei zweiflügeligen Feuerschutztüren vorgeschrieben und muss zur Türkonstruktion, zum Türschließer und zu den gesetzlichen Anforderungen passen. In den folgenden Abschnitten werden Funktionsweise, Auswahl und typische Störungen erläutert.

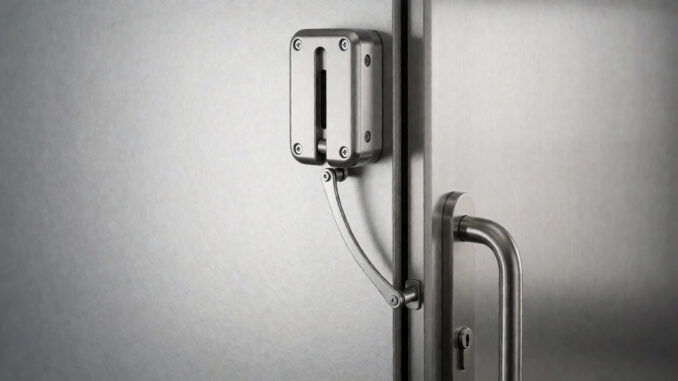

Was ist ein Schließfolgeregler?
Bei zweiflügeligen Türanlagen ist ein Schließfolgeregler eine Steuereinrichtung, die sicherstellt, dass der Standflügel vollständig schließt, bevor der Gangflügel schließt. Er wird dort spezifiziert, wo gefälzte Flügelpaare, überlappende Astragale, Rauchschutz oder feuerwiderstandsfähige Türsysteme eine definierte Schließreihenfolge erfordern, um korrektes Einrasten, umlaufenden Kontakt und die zertifizierte Leistung zu gewährleisten. Der Regler ist nicht die primäre Schließkraft; diese Funktion verbleibt typischerweise bei hydraulischen Türschließern. Stattdessen ist er eine Sequenzierungskomponente, die in das Türsteuerungssystem integriert ist oder daneben installiert wird.
Innerhalb der normenbasierten Türtechnik wird das Gerät als Koordinationselement eingestuft, das die funktionale Konformität unter normalen Selbstschließbedingungen aufrechterhält. Es wird häufig in gewerblichen Fluren, Öffnungen im Gesundheitswesen und Türen in Fluchtwegen eingesetzt, bei denen eine falsche Flügelreihenfolge das Einrasten des Schlosses behindern oder die Trennfunktion beeinträchtigen kann. Die Kompatibilität mit Beschlägen wie Magnetschlössern, Schließfolgereglern, Koordinatorstangen und verdeckt liegenden Oberkopfsteuerungen wird bei der Spezifikation geprüft. Die Auswahl hängt von der Türgeometrie, der Anschlagrichtung, den Freimaßtoleranzen, dem Beanspruchungszyklus und der geprüften Konfiguration der Türanlage ab.
Wie ein Schließfolgeregler funktioniert
Ein Schließfolgeregler steuert die Schließreihenfolge von zweiflügeligen Türen so, dass der Standflügel vor dem Gangflügel in den Rahmen zurückkehrt. Diese Reihenfolge wird durch das koordinierte Zusammenwirken der Reglerarm-Baugruppen und der Türschließer-Hardware während des Schließvorgangs erreicht. Die korrekte Abstimmung der Arme gewährleistet ein richtiges Einrasten des Schlosses, ausreichende Freigängigkeit und einen normgerechten Betrieb.
Schließreihenfolge der Türen
Wenn Doppeltüren mit einer Schließfolgeregelung ausgestattet sind, steuert das System die Reihenfolge des Schließens der Türflügel so, dass der Standflügel vollständig schließt, bevor der Gehflügel mit dem endgültigen Verriegeln beginnt. Diese Reihenfolge ist dort erforderlich, wo gefälzte Schließkanten, überlappende Astragale oder koordinierte Brandschutztüranlagen von einer korrekten Schließgeometrie für vollständigen umlaufenden Abschluss und normgerechten Betrieb abhängen.
Die richtige Ausrichtung der Tür ist dabei wesentlich, denn das Absacken des Türflügels, Verformungen des Rahmens oder eine falsch eingestellte Schließkraft können die Abstimmung stören und das vollständige Anliegen des Standflügels verhindern. Der Gehflügel muss verzögert bleiben, bis ausreichende Freigängigkeit für das Schloss sichergestellt ist, und sich dann mit kontrollierter Geschwindigkeit schließen, um die Öffnung zu sichern. Regelmäßige Wartung der Beschläge unterstützt diese Funktion, indem sie Abstände überprüft, Schließereinstellungen kontrolliert und einen zuverlässigen Riegeleingriff bestätigt. Eine konstante Schließreihenfolge erhält Rauchschutz, Feuerwiderstand und die alltägliche Funktionssicherheit dauerhaft.
Koordination des Reglerarms
Koordinieren Sie die Bewegung über eine Reglerarmbaugruppe, die die beiden Türflügel mechanisch miteinander verbindet und ihre relativen Positionen während des Schließens überwacht. Der Gangflügel wird zunächst zurückgehalten, während der Standflügel zuerst freigegeben wird, bis die erforderliche Überdeckung und die Ausrichtung an der Schlossseite erreicht sind. Diese Abfolge wird durch Reglerausführungen mit Nocken, Hebel oder Gleitführung gesteuert, die für definierte Schließwinkel und Widerstandsgrenzen ausgelegt sind. Die Armlängen bestimmen Hebelwirkung, Bewegungsgeometrie und Toleranz beim Timing, weshalb die richtige Dimensionierung für eine zuverlässige Koordination bei unterschiedlichen Flügelbreiten und Bandpositionen wesentlich ist. Einstellpunkte ermöglichen die Feinabstimmung der Halteschwelle und des Freigabezeitpunkts, um Montagetoleranzen und die Spezifikationen der Türbeschläge zu erfüllen. In Feuer- und Rauchschutzabschlüssen unterstützt der Mechanismus ein normgerechtes Selbstschließverhalten, indem ein vorzeitiges Schließen des Gangflügels verhindert und eine wiederholgenaue Schließreihenfolge unter normalen Betriebszyklen sichergestellt wird.
Warum Doppeltüren einen Schließfolgeregler benötigen
Da aktive und inaktive Türflügel eines Paars in einer festgelegten Reihenfolge schließen müssen, um eine vollständige Rasteingriff zu erreichen und die Integrität der Öffnung zu erhalten, benötigen Doppeltüranlagen eine Schließfolgeregelung, um das Timing der Türflügel zu steuern und eine Beeinträchtigung an den Schließkanten zu verhindern. Diese Koordination unterstützt die Türsicherheit, indem sie sicherstellt, dass der inaktive Türflügel zuerst schließt, sodass der aktive Türflügel ohne Kantenkonflikt, Dichtungsverformung oder Hardwareschäden verriegeln kann. Sie stabilisiert außerdem die Betriebskonstanz bei variierenden Schließerkräften und Druckverhältnissen.
| Funktion | Risiko ohne Regelung | Kontrolliertes Ergebnis |
|---|---|---|
| Flügel-Timing | Gleichzeitiges Schließen | Korrekte Reihenfolge |
| Fallen-/Riegelausrichtung | Teilweiser Eingriff | Vollständige sichere Verriegelung |
| Freiraum an der Schließkante | Kantenkollision | Gleichmäßiges, störungsfreies Schließen |
Aus einer normenorientierten Perspektive verbessert die Regelung die wiederholbare Schließleistung, erhält den Kontakt der Dichtungen aufrecht und reduziert den Verschleiß an Bändern, Schließfolgereglern und Schließblech-Schnittstellen. Praktische Installationstipps umfassen die Überprüfung der Anschlagrichtung, die Anpassung der Schließergeschwindigkeiten und die Bestätigung der Endschlag-Einstellungen nach der endgültigen Ausrichtung der Beschläge. Diese Schritte unterstützen eine zuverlässige Lebensdauer.
Wann ein Schließfolgeregler erforderlich ist
Ein Schließfolgeregler ist in der Regel bei zweiflügeligen Feuerschutztüren erforderlich, bei denen das Schließen der Türflügel in einer kontrollierten, vorschriftsmäßigen Reihenfolge erfolgen muss. Seine Funktion wird besonders wichtig, wenn der Gangflügel vom vorherigen Schließen des Standflügels abhängt, um ein ordnungsgemäßes Verriegeln, das Eingreifen der Astragale oder die Ausrichtung der Kantendichtung sicherzustellen. Die Anforderungen werden üblicherweise durch die Zulassung der Feuerschutztür, die geltenden Bau- und Lebensschutzvorschriften sowie die an der Öffnung installierte spezifische Beschlagkonfiguration festgelegt.
Feuerschutz-Türpaare
Wenn ein feuerbeständiges Türpaar einen Standflügel mit Falz, Astragal oder überlappendem Kantenprofil umfasst, ist in der Regel ein Schließfolgeregler erforderlich, um sicherzustellen, dass sich der Standflügel vor dem Gangflügel schließt. Diese Anforderung dient dem Brandschutz, indem sie die vorgesehene umlaufende Abdichtung, Ausrichtung der Verriegelung und Integrität der Barriere erhält, wie sie durch die geprüfte Konstruktion festgelegt wurden. Bei feuerbeständigen Öffnungen muss die Türhardware so funktionieren, wie sie zugelassen ist, und in Übereinstimmung mit den Herstelleranweisungen und den geltenden Vorschriften installiert werden.
Ein Regler wird im Allgemeinen dort vorgeschrieben, wo die Kantengeometrie oder die Konstruktion des Mittelschlags ein vollständiges Schließen behindern kann, wenn sich die Türflügel nicht in der richtigen Reihenfolge bewegen. Typische Anwendungen sind Türpaare mit Schließfolgereglern, Obentürschließern und automatischen Treibriegeln. Das Bauteil dient nicht nur dem Bedienkomfort; es ist eine Komponente zur Einhaltung der Vorschriften, die dazu beiträgt, die zertifizierte Leistung der Öffnung im normalen Gebrauch und unter Brandeinwirkung aufrechtzuerhalten.
Abschlussreihenfolge der aktiven Blätter
Wenn ein Schließfolgeregler erforderlich ist, muss der Gangflügel lange genug offen bleiben, damit der Standflügel vollständig in die geschlossene und verriegelte Stellung zurückkehren kann, bevor das endgültige Schließen des Gangflügels erfolgt. Dies bewahrt die Türausrichtung und das ordnungsgemäße Einrasten des Schlosses. Die Mechanik des Gangflügels wird daher so koordiniert, dass Überdeckung, Kantenkollisionen und unvollständige Abdichtung verhindert werden.
| Element | Funktion | Ergebnis |
|---|---|---|
| Standflügel | Schließt zuerst | Schließfolgedichtung gibt frei |
| Regler | Verzögert den Gangflügel | Reihenfolge bleibt erhalten |
| Gangflügel | Schließt als Zweiter | Schloss rastet ein |
| Bänder | Steuern den Schwenkweg | Türausrichtung |
| Schnittstelle zum Rahmen | Nimmt beide Flügel auf | Korrektes Anliegen |
Die Schließfolge unterstützt einen zuverlässigen Betrieb bei zweiflügeligen Türanlagen mit gefälzten Schließkanten oder überlappenden Beschlagbedingungen. Die richtige Abstimmung minimiert Stoßbelastungen, begrenzt den Verschleiß und gewährleistet auf Dauer eine gleichbleibende Schließleistung.
Code- und Hardware-Trigger
Die Erforderlichkeit wird sowohl durch die beabsichtigte Funktion der Beschläge als auch durch die physische Beziehung der Beschläge bei zweiflügeligen Türen bestimmt. Eine Schließfolgeregelung wird erforderlich, wenn ein Türflügel vor dem anderen schließen muss, um Verriegelung, Brandschutz, Rauchschutz oder die koordinierte Funktion von Astragalen, Treibriegeln und überlappenden Kanten sicherzustellen. Normen machen die Anforderung typischerweise dann verbindlich, wenn die Montage der Beschläge am Standflügel zu einer Behinderung führt, falls der Gangflügel zuerst schließt.
Aus bauordnungsrechtlicher Sicht ist das Bauteil häufig bei gekennzeichneten Feuerschutz-Türanlagen vorgeschrieben, die mit Falzen, Schließfolgereglern oder vorstehenden Beschlägen ausgestattet sind, deren Funktion von einer bestimmten Schließreihenfolge abhängt. Es kann auch dort erforderlich sein, wo Panikbeschläge, Aufsatzgeräte oder Stangenverriegelungen ein ordnungsgemäßes Sichern verhindern, sofern die Flügelfolge nicht gesteuert wird. Das maßgebliche Kriterium ist die funktionale Abhängigkeit, nicht die Türbreite, die Nutzungsart allein oder eine ästhetische Vorliebe.
So wählen Sie einen Schließfolgeregler aus
Wie sollte ein Schließfolgeregler für zweiflügelige Türen ausgewählt werden? Die Auswahl sollte mit der Türsatzkonfiguration, der Flügelpriorität und der erforderlichen Schließreihenfolge unter normalen Bedingungen und unter Brandbedingungen beginnen. Der Regler muss mit dem Typ des Türschließers, der Bandgeometrie, der lichten Öffnungsbreite und der Rahmenkonstruktion kompatibel sein. Die Einhaltung der geltenden Normen, insbesondere der Anforderungen an Brandschutztüren und Fluchtwege, sollte vor der Produktspezifikation überprüft werden. Die mechanische Konstruktion sollte eine zuverlässige Koordination zwischen Gang- und Standflügel gewährleisten, ohne die Rasteinwirkung oder die Selbstschließfunktion zu beeinträchtigen.
Weitere Auswahlkriterien umfassen die Dauerfunktionsklasse, die Einstellbarkeit und die Kompatibilität mit Feststellvorrichtungen, sofern diese zulässig sind. Das Produkt sollte mit den Installationsrichtlinien des Herstellers hinsichtlich Montageposition, Armgeometrie und Freiraumtoleranzen übereinstimmen. Materialqualität, Korrosionsbeständigkeit und geprüfte Zyklenfestigkeit sind für stark frequentierte Umgebungen relevant. Für regulierte Anwendungen sollten dokumentierte Nachweise der Eignung, Zertifizierung und Systemprüfung die Spezifikation stützen, um eine konsistente Schließfolgeregelung während der gesamten Lebensdauer der Türanlage sicherzustellen.
Häufige Probleme mit dem Regler der Schließsequenz
Zu den häufigsten Problemen bei Schließfolgereglern gehören Störungen der Flügelkoordination, verzögerte oder vorzeitige Freigabe, uneinheitliches Riegelzeitverhalten sowie der Verlust eines zuverlässigen Selbstschließverhaltens. Diese Mängel treten typischerweise auf, wenn der Standflügel den Rahmen nicht vor dem Gangflügel erreicht, wodurch ein korrektes Schließen an den gefälzten Treffkanten verhindert und die Feuer- oder Rauchschutzleistung gemäß den geltenden Anforderungen an Türanlagen beeinträchtigt wird.
Typische Ursachen sind fehljustierte Arme, falsche Federkraft, eine ungeeignete Türschließergröße, übermäßiger Dichtungswiderstand, Rahmenverzug sowie Verschleiß innerhalb des Regelmechanismus. Einbauprobleme entstehen häufig dort, wo Scharniergeometrie, Türluftmaße oder Montagepositionen von den Herstellerschablonen abweichen und dadurch nichtkonforme Schließfolgen entstehen. Zu den betrieblichen Symptomen gehören Flügelrückprall, unvollständiges Verriegeln, Kollisionen zwischen den Flügeln sowie eine temperaturabhängig schwankende Schließgeschwindigkeit.
Korrekturmaßnahmen erfordern in der Regel die Einstellung von Schließbereich, Endschlag und Schließfolgeregelung, gefolgt von einer Überprüfung durch wiederholte Funktionszyklen. Nützliche Wartungshinweise umfassen die regelmäßige Kontrolle der Befestigungselemente, Schmierung nur dort, wo sie vorgesehen ist, das Entfernen von Schmutz sowie den umgehenden Austausch beschädigter Komponenten, um eine vorhersehbare Funktion wiederherzustellen.
