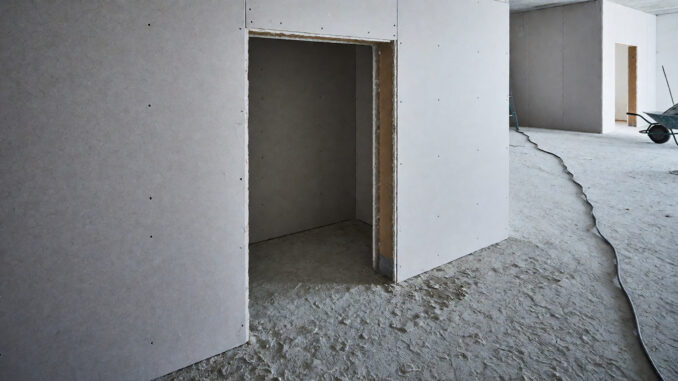

Türrohbauöffnung

Eine Türrohbauöffnung ist die konstruktiv gerahmte Öffnung in einer Wand, die für eine Türeinheit bemessen ist, nicht nur für das Türblatt. Sie wird zwischen den Ständern und vom Rohboden bis zum Sturz gemessen. Die Öffnung ist größer als die fertige Tür, um den Rahmen, Keile, Justierspielraum und die Lastabtragung aufzunehmen. Übliche Praxis sieht etwa 2 Zoll zusätzlich in der Breite und 2 bis 2,5 Zoll in der Höhe vor. Weitere Abschnitte erläutern Bemessung, Messung und die Prüfung der Ausführung der Öffnung.

Was ist eine Türrohbauöffnung?

Eine Tür-Rohbauöffnung ist die gerahmte Öffnung, die innerhalb einer Wand hergestellt wird, um eine Türeinheit aufzunehmen, einschließlich der lichten Breite und Höhe zwischen den umgebenden tragenden Bauteilen. Sie wird durch die Ständer, Wechsel, den Sturz und die Schwelle beziehungsweise die Fußbodenlinie definiert und legt damit die für den Türeinbau vorgesehene bauliche Hülle fest. Räumlich betrachtet leitet die Öffnung Lasten um die Aussparung herum ab und bewahrt zugleich einen präzisen Hohlraum für die nachfolgende Montage, Justierung und Verankerung.

Innerhalb von Holz- oder Metallständerwänden bestimmen Rahmungstechniken die Geometrie, Lot- und Waagerechtheit sowie die strukturelle Kontinuität der Öffnung. Die Rohbauöffnung fungiert als Referenzdatum für Ausrichtung, Unterbrechung der Beplankung und Ausrichtung der Beschläge. Ihre Abmessungen müssen Wanddicke, Lastabtrag und die für Unterfütterung und Befestigung erforderlichen Toleranzen berücksichtigen. Im Mauerwerksbau erfüllt die entsprechende Aussparung dieselbe aufnehmende Funktion, wird jedoch durch Mauerwerk oder Beton anstelle einer Ständerkonstruktion gebildet. Eine fachgerechte Ausführung unterstützt einen stabilen Betrieb, verlässliche Freiräume und die dauerhafte Integration in angrenzende Oberflächen und Wandaufbauten.

Rohbauöffnung vs. fertige Türgröße

Zu Beginn müssen zwei Dimensionen unterschieden werden: Die fertige Türgröße bezeichnet die Nennmaß-Türblattgröße oder die Abmessungen der vormontierten Türeinheit, während die Rohbauöffnung die größere gerahmte Öffnung ist, die für die Aufnahme dieser Einheit hergestellt wird. Der Unterschied zwischen beiden berücksichtigt die Zarge, Unterlegkeile, den Ausgleich für lotrechte Ausrichtung sowie den umlaufenden Spielraum, der für eine präzise Ausrichtung in der Wandebene erforderlich ist.

Aus Sicht der Türvermessung entsteht Verwirrung, wenn Nennbreite und Nennhöhe mit den Rohbaumaßen verwechselt werden. Die fertige Einheit wird je nach Spezifikation am Türblatt oder an der montierten Zarge gemessen. Die Rohbauöffnung wird von Ständer zu Ständer und vom Unterboden oder der Bezugslinie des Fertigfußbodens bis zur Unterkante des Sturzes gemessen. Sie dient somit als bauliche Toleranzzone und nicht als sichtbares Fertigmaß.

Praktische Montagetipps betonen, beide Achsen zu prüfen, die Rechtwinkligkeit durch Diagonalvergleich zu kontrollieren und vor der Bestellung oder dem Einbau der Einheit Waagerechte und Lot zu bestätigen. Die richtige Unterscheidung verhindert Klemmen, übermäßige Spaltmaße und nachträgliche Korrekturen der Rohbauöffnung in späteren Bauphasen vor Ort.

Standardgrößen für Türrohbauöffnungen

Standardmaße für Türrohbauöffnungen orientieren sich an gängigen Innenflügelmaßen, typischen Außen­türkonfigurationen und dem Spielraum, der für eine präzise Rahmung erforderlich ist. Innenöffnungen fügen in der Regel eine definierte Zugabe zur Nenn-Türbreite und -höhe hinzu, während Außen-Rohbaumaße dickere Zargenaufbauten, Schwellen und wettergedichtete Komponenten berücksichtigen. Richtlinien für den Spielraum in der Rahmenkonstruktion legen die räumliche Toleranz fest, die für das Ausrichten mit Keilen, die lotrechte Justierung und gleichmäßige umlaufende Fugen erforderlich ist.

Gängige Innen-Türöffnungen

Die meisten Rohbauöffnungen für Innentüren werden 2 Zoll breiter und 2 bis 2-1/2 Zoll höher als die Nenn-Türgröße gefertigt, um Spielraum für die Zarge, das Ausrichten mit Keilen und die endgültige Justierung zu bieten. Für ein 24-Zoll-Türblatt beträgt die Öffnung typischerweise 26 mal 82-1/2 Zoll; 28-Zoll-Türen verwenden 30 mal 82-1/2; 30-Zoll-Türen verwenden 32 mal 82-1/2; und 32-Zoll-Türen verwenden 34 mal 82-1/2. Diese Maße eignen sich für gängige Türarten, einschließlich glatter Türen, Kassettentüren und, wo angegeben, für schiebetürgeeignete Ausführungen. Durchgehend lotrechte Ständer, waagerechte Stürze und überprüfte Fußbodenhöhe sind wesentliche Hinweise für die Montage, da kleine Abweichungen das Fugenbild, das Einrasten des Schlosses und den Schwenkbereich beeinflussen. In Wohnraumtrennwänden dominieren Türhöhen von 80 Zoll, während 84-Zoll-Innentüren entsprechend höhere Rohbauöffnungen erfordern. Die Fertigungstoleranz der Rahmenöffnung sollte über mehrere Öffnungen hinweg einheitlich bleiben, damit Zierleisten und Beschläge fluchten.

Rohbauöffnungsgrößen für Außentüren

Typische Rohbauöffnungen für Außentüren werden etwa 2 Zoll breiter und 2 bis 2-1/2 Zoll höher als das Nennmaß des Türblatts ausgeführt, wobei die genaue Zugabe je nach Zargenprofil, Schwellenkonstruktion und Abdichtungsmethode variiert. In der Praxis wird eine Außentüreinheit von 36 x 80 Zoll häufig mit einer gerahmten Öffnung von etwa 38 x 82-1/2 Zoll in Verbindung gebracht.

Diese Zusammenhänge sind zentral, wenn Außentürmaße bei einflügeligen, zweiflügeligen und Seitenteil-Konfigurationen verglichen werden. Hersteller veröffentlichen oft Einheitsmaß, Rahmenmaß und Rohbaumaß getrennt, daher erfordert die Maßnotation sorgfältiges Lesen. Mauerwerksverblendung, Bekleidungsdicke und Tiefe der Schwellenwanne können beeinflussen, wie die Öffnung mit dem Wandaufbau abgestimmt wird. Zu den wesentlichen Tipps für die Türmontage gehört es, die veröffentlichten Maßtabellen vor Bestellung und Absteckung auf der Baustelle unbedingt mit der spezifizierten Schwellenkonstruktion abzugleichen.

Richtlinien für Rahmenabstände

Im Allgemeinen sehen Richtlinien für Einbauluft ausreichend umlaufenden Platz vor, um das Element lotrecht, waagerecht und rechtwinklig auszurichten, ohne den Rahmen gegen die umgebende Konstruktion zu zwingen. Übliche Toleranzstandards sehen 10 bis 15 mm an jeder Seite und am Kopf vor, zuzüglich Spiel am Schwellenbereich, wo Bodenaufbauten oder Schwellen vorkommen. Diese Toleranzen ermöglichen das Unterlegen mit Keilen, die Platzierung von Befestigungen und den Ausgleich kleiner Unebenheiten des Untergrunds während der Montage.

Element Üblicher Spielraum
Seitlicher Abstand je 10–15 mm
Abstand am Kopf 10–15 mm
Schwellenaufbau 0–20 mm
Korrektur von Rahmenverzug Innerhalb des Spielraums unterkeilen

Angewandte Ausführungstechniken stellen sicher, dass die Rohbauöffnung eben, fluchtgerecht und maßhaltig bleibt. Übermäßig enge Öffnungen schränken die Justierung ein; zu große Hohlräume verringern die Tragfähigkeit der Befestigung und können Bewegungen in die Oberflächen übertragen. Die gemessene umlaufende Toleranz bestimmt daher Passgenauigkeit, Ausrichtung und langfristige Funktionssicherheit unter Gebrauchslasten.

Wie viel Spielraum benötigt eine Rohbauöffnung?

Die Rohbauöffnung wird in der Regel durch standardmäßige Zugaben um den Türrahmen herum festgelegt, um das Unterlegen mit Keilen, die Ausrichtung und Materialbewegungen zu ermöglichen. Der erforderliche Spielraum hängt auch von Bautoleranzen ab, da Abweichungen bei der Platzierung der Ständer, der Ausrichtung des Sturzes und der Senkrechten der Wand die nutzbaren Öffnungsmaße beeinflussen. Die Spielraumwerte variieren außerdem je nach Türtyp, wobei Innen-, Außen-, vorgehängte und Spezialkonstruktionen unterschiedliche räumliche Zuschläge erfordern.

Standard-Spielräume

Das Spiel bestimmt, wie eine Türeinheit in die gerahmte Öffnung passt. Bei der Türmontage definieren Spiel-Standards den absichtlich vorgesehenen Abstand zwischen Zarge, Türblatt und umgebender Konstruktion. Dieser Freiraum ermöglicht das Positionieren, Ausrichten mit Keilen, Befestigen und die umlaufende Abdichtung, ohne die Bauteile aus ihrer Flucht zu zwingen. Bei Innentüren wird die Rohbauöffnung üblicherweise etwa 20 bis 25 Millimeter breiter als die Nenn-Zargenbreite und 10 bis 15 Millimeter höher als die Zargenhöhe ausgeführt. Außentürkonstruktionen erfordern oft etwas größere Toleranzen, um Schwellen, Fensterbankanschlüsse und die Kontinuität der Dämmung zu berücksichtigen.

Die seitlichen Abstände sollten gleichmäßig bleiben, um lotrechte Pfosten und gleichmäßige Fugenbilder zu gewährleisten. Der Abstand am Sturz muss es ermöglichen, dass die obere Zarge ohne Druckeinwirkung sitzt. Auf der Bodenebene hängt der notwendige Freiraum vom Aufbau des fertigen Fußbodens und dem vorgesehenen Unterschnitt für Luftzirkulation, Türbewegung und Abstand zur Oberfläche ab.

Faktoren zur Rahmentoleranz

Die erforderliche Rohbauöffnungsfreiheit wird nicht nur durch die Nennmaß der Tür bestimmt, sondern auch durch die Toleranzen der Rahmenkonstruktion in der umgebenden Wand. Ständerausrichtung, Auflager des Sturzes und Ebenheit des Unterbodens beeinflussen jeweils die nutzbare Öffnung nach der Montage. Selbst kleine Abweichungen summieren sich, verringern den Spielraum für Unterlegkeile und erschweren die lotrechte Ausrichtung. Folglich werden die Abmessungen der Rohbauöffnung typischerweise mit Toleranzstandards abgestimmt und überprüft, bevor Beplankung oder Oberflächenschichten Fehler verdecken.

  • Eine Durchbiegung oder Krümmung der Ständer verändert das seitliche Spiel über die Tiefe des Türpfostens.
  • Ein absackender Sturz verringert den vertikalen Einbauraum in der Mitte der Spannweite.
  • Ungleichmäßige Schwellen- oder Rähmplatten verschieben die Öffnung diagonal aus dem Winkel.
  • Feuchtebedingte Bewegung verändert die Rahmenbauweise und die endgültige Stabilität geringfügig.

Ein kontrolliertes Zuschlagmaß muss diese Variablen berücksichtigen, ohne übermäßig groß zu werden. Ziel ist eine stabile, korrigierbare Öffnung, die Befestigungsmittel, Unterlegkeile und Dämmung aufnimmt und dabei Maßhaltigkeit während der Montage und der anschließenden Setzung bewahrt.

Variationen der Türtypen

Obwohl Konventionen für Nennmaße einheitlich erscheinen, variiert der Rohbauöffnungszuschlag je nach Türtyp, weil Zargenprofil, Montageart, Schwellenausbildung und Beschlaggeometrie den für Einbau und Justierung benötigten Raum verändern. Innenliegende Drehflügeltüren erfordern im Allgemeinen kleinere umlaufende Fugen als Außentüranlagen, bei denen Dichtungen, Schwellenwannen und stärkere Zargensysteme den Bedarf an Breite und Höhe erhöhen. Schiebe-, Taschen- und Falttürsysteme stellen unterschiedliche konstruktive und freiraumbezogene Anforderungen, wobei sich die Toleranz häufig von den Zargenkanten auf Kopfprofile oder verdeckte Hohlräume verlagert. Auch die Werkstoffe Stahl, Aluminium, Holz und Verbundmaterialien beeinflussen die Öffnung, da Rahmensteifigkeit, thermische Bewegung und Verankerungsdetails den Spielraum für Unterfütterung und Ausrichtung bestimmen. Feuerhemmende, akustisch wirksame und barrierefrei konforme Türsysteme erfordern in der Regel eine engere Maßkontrolle, wobei dennoch ausreichende Montagetoleranzen für die Lotkorrektur, das Ausrichten der Schwelle und die Funktion der Beschläge unter Betriebsbedingungen vorzusehen sind.

Wie man eine Türrohbauöffnung misst

Eine korrekte Rohbauöffnungs-Messung für eine Tür beginnt mit der gerahmten Öffnung, nicht mit dem Türblatt oder der fertigen Verkleidung. Die Öffnung wird zwischen tragenden Bauteilen beurteilt, wobei die Maße genommen werden, bevor Bekleidungen, Änderungen am Bodenaufbau oder Oberflächenbearbeitungen den sichtbaren Umfang verändern. Standardmäßige Techniken zur Türmessung erfordern, dass Breite, Höhe und Tiefe an mehreren Punkten erfasst werden, um Verjüngungen, Verformungen oder ein aus dem Winkel geratenes Öffnungsmaß festzustellen. Zuverlässige Werkzeuge für die Messung der Rohbauöffnung umfassen in der Regel ein Maßband, einen Zimmermannswinkel, eine Wasserwaage und ein Lasermessgerät, wenn größere Spannweiten eine Überprüfung erfordern.

  • Messen Sie die lichte Breite zwischen gegenüberliegenden Ständern oben, mittig und unten.
  • Messen Sie die Höhe vom Rohboden oder von der Bezugshöhe des fertigen Bodens bis zur Unterkante des Sturzes auf beiden Seiten.
  • Prüfen Sie Lot und Waage, um Abweichungen zu erkennen, die die Passform der Einheit und den erforderlichen Shim-Spielraum beeinflussen.
  • Erfassen Sie die Wandstärke, einschließlich angenommener Beplankung oder Trockenbauplatten, für die Ausrichtung der Zargentiefe.

Der daraus resultierende Datensatz definiert den nutzbaren Montagehohlraum und bestätigt, ob die angegebene Türeinheit innerhalb der vor Ort akzeptierten Toleranzen eingebaut werden kann.

Wie man eine Türrohöffnung einrahmt

Sobald die Öffnungsmaße überprüft sind, stellt die Rahmenkonstruktion die strukturelle Öffnung her, die die Türeinheit trägt und die gemessenen Abstände beibehält. Die Anordnung beginnt an der Schwelle, wo Pfostenlinien, Ständerpfosten und Wechselpfosten in exakter Beziehung zur fertigen Öffnungsbreite markiert werden. Anschließend wird ein Sturz entsprechend den Lastbedingungen bemessen und über den Wechselpfosten positioniert, wodurch die für den Türeinbau erforderliche Rohbauöffnungshöhe entsteht.

Die lotrechte Ausrichtung bestimmt jedes Bauteil. Ständerpfosten verlaufen durchgehend von Platte zu Platte, während Wechselpfosten die Sturzlasten nach unten ableiten. Kurze Ständer über dem Sturz füllen den Ständerabstand aus und stabilisieren die Wandanordnung. Auf Bodenhöhe wird der Abschnitt der Grundplatte innerhalb der Öffnung entfernt, nachdem die Wand gesichert ist, sodass ein ungehinderter Schwellenbereich entsteht. Während des gesamten Prozesses müssen die Rahmenmaterialien gerade, trocken und maßhaltig bleiben, damit die Öffnung rechtwinklig, waagerecht und für das Unterfüttern, Befestigen und die endgültige Ausrichtung der Verkleidung bereit bleibt.

Häufige Fehler bei Türrohbauöffnungen

Mehrere wiederkehrende Fehler beeinträchtigen eine Türrohbauöffnung, noch bevor die Einheit überhaupt eingesetzt wird. Ungenaue Absteckung, unebene Auflagerpunkte und mangelhafte Maßkontrolle führen zu kumulativen Toleranzen, die sich später als Probleme bei der Türausrichtung zeigen. Die Öffnung kann auf dem Papier in der Breite stimmen, aber in Bezug auf Ebene, Lot oder Waage versagen und so vermeidbare Einbaufehler bei Zierleisten, Verkleidungen und Beschlagsschnittstellen verursachen.

  • Ständer werden uneinheitlich zugeschnitten, wodurch die Kontaktpunkte des Rahmens verdreht oder unterbrochen sind.
  • Die Platzierung des Sturzes variiert, wodurch der erforderliche Freiraum über dem Rahmen verringert wird.
  • Die Fußbodenhöhe wird ignoriert, sodass die fertige Höhe in die nominale Öffnungsgröße hineinragt.
  • Annahmen zu Beplankung oder Trockenbau verfälschen das endgültige Netto-Maß und die Sichtkante.

Ein weiterer häufiger Fehler besteht darin, nur eine Diagonale zu messen oder nur von einer Seite aus zu prüfen. Eine Rohbauöffnung kann rechtwinklig erscheinen und dennoch über ihre Tiefe hinweg verzogen sein. Zu tief eingetriebene Befestigungsmittel verformen außerdem Bauteile nach innen und verengen lokal das lichte Maß. Solche Mängel sind für sich genommen klein, aber räumlich bedeutsam, wenn der Rahmen beim Einsetzen in die Öffnung eingeführt wird.

Wann eine Türrohöffnung angepasst werden sollte

Eine Anpassung wird notwendig, wenn die Rohbauöffnung von der für den Rahmen erforderlichen Geometrie abweicht und nicht lediglich von ihrer Nennbreite und -höhe. Korrekturarbeiten sind angezeigt, wenn die Zargenflächen nicht lotrecht sind, der Sturz nicht waagerecht ist oder die Seitenwände sich über die Tiefe verjüngen, ausbauchen oder verwinden. Selbst geringfügige Abweichungen können die Gleichmäßigkeit der Fugen, das Aufliegen der Schwelle, den Beschlagspielraum und die langfristige Ausrichtung der Tür unter Last beeinträchtigen.

Eine Anpassung ist auch dann erforderlich, wenn Unebenheiten des Untergrunds eine gleichmäßige Befestigung oder Unterfütterung verhindern. Mauerwerksvorsprünge, aufgequollene Ständer, ungleichmäßiger Bodenaufbau und Sturzverformungen verändern die ebene Fläche, die für eine präzise Positionierung des Rahmens erforderlich ist. Vor der Montage sollten gemessene Diagonalen die Rechtwinkligkeit bestätigen, während Tiefenprüfungen gleichmäßige Auflageflächen rund um den Umfang verifizieren sollten. Wenn die Toleranzen die Grenzen des Rahmenherstellers überschreiten, sind Größenanpassung, Neuherstellung der Öffnung oder Oberflächenkorrektur vorzuziehen, anstatt dies während der Montage auszugleichen. Fachgerechte Montagetechniken beruhen auf einer stabilen Öffnungsgeometrie; andernfalls übertragen sich Korrekturen vor Ort im Laufe der Zeit als Spannungen auf Verankerungen, Dichtungen und bewegliche Türblattkomponenten.
