Scharniermontage

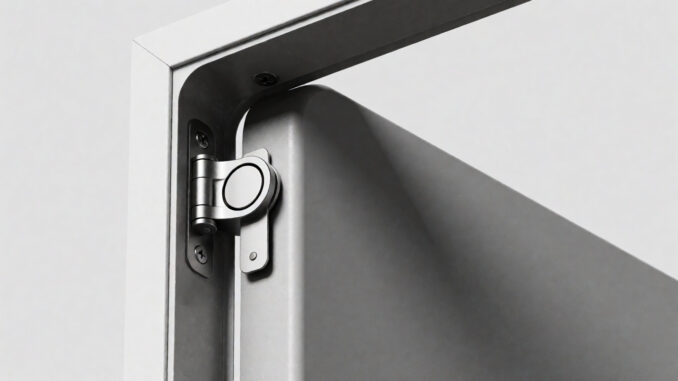

Die Scharniermontage ist die Befestigungsanordnung, die ein Türscharnier am Türblatt und am Rahmen sichert und dabei seine Drehposition festlegt. Bei verstellbaren Systemen ermöglichen Langlöcher eine kontrollierte seitliche oder vertikale Bewegung vor dem endgültigen Festziehen, wodurch Spaltmaße, Kontakt und Schließgenauigkeit korrigiert werden können. Dies unterstützt eine präzise Ausrichtung, ohne die Scharniergeometrie zu verändern. Die Endposition wird durch vollständig angezogene Befestigungselemente gesichert, die in einer festgelegten Reihenfolge angebracht werden. In den folgenden Abschnitten werden Hardwaretypen, Einstellgrenzen und Austauschanzeichen erläutert.

Was bedeutet Scharniermontage?

In der Montageterminologie bezeichnet Scharniermontage die Art und Weise, wie ein Scharnier zwischen zwei verbundenen Bauteilen positioniert, ausgerichtet und befestigt wird, sodass eine kontrollierte Drehbewegung um eine definierte Drehachse erfolgt. Sie definiert die eingebaute Beziehung zwischen Flügel, Rahmen, Befestigungsmitteln und Lagerpunkten.

Aus technischer Sicht legt die Scharniermontage Lage, Orientierung, Befestigungsschnittstelle und zulässige Toleranzen innerhalb der Baugruppe fest. Eine korrekte Montage bestimmt die Lastübertragung, Positionsstabilität und ein reproduzierbares Spaltverhalten während des Betriebs. Sie beeinflusst folglich unmittelbar die Türfunktionalität, einschließlich eines reibungslosen Öffnens, eines gleichmäßigen Schließens und eines zuverlässigen Kontakts zwischen angrenzenden Flächen. Der Begriff umfasst auch Kompatibilitätsanforderungen zwischen der Tragstruktur und den ausgewählten Scharniermaterialien, da Festigkeit des Untergrunds, Korrosionsbelastung und mechanische Beanspruchung die Eignung der Befestigung und die Lebensdauer beeinflussen. In der praktischen Spezifikation wird die Scharniermontage als kontrollierter Installationszustand und nicht lediglich als Hardwareauswahl behandelt. Ihre Bedeutung konzentriert sich auf präzise Platzierung und sichere Fixierung, damit sich die verbundenen Bauteile unter den zu erwartenden Betriebslasten über die Zeit hinweg wie vorgesehen bewegen.

Wie die verstellbare Scharniermontage funktioniert

Die verstellbare Scharniermontage funktioniert durch die Verwendung von Langlöchern, die eine kontrollierte seitliche und vertikale Bewegung während der Installation ermöglichen. Dieser Verstellbereich unterstützt die Feinabstimmung der Türausrichtung, um Fugenbild, Freiraum und Schließgenauigkeit zu korrigieren, bevor die Befestigungselemente vollständig festgezogen werden. Sobald die erforderliche Position überprüft wurde, wird das Scharnier befestigt, um die endgültige Position zu fixieren und einen gleichmäßigen Betrieb sicherzustellen.

Positionierung des Langlochs

Da Langlöcher den Weg des Befestigungselements über eine feste kreisförmige Mittellinie hinaus verlängern, ermöglichen sie es dem Scharnierblatt, sich in einer kontrollierten linearen Richtung zu verschieben, bevor die Schrauben vollständig festgezogen sind. Diese Geometrie schafft vorhersehbare Schlitzverstellungen und ermöglicht eine gezielte Neupositionierung entlang der Schlitzachse, während der Schraubeneingriff und die Klemmstabilität während der Montage erhalten bleiben.

Bei der Scharniermontage bestimmt die Ausrichtung der Langlöcher den zulässigen Bewegungsvektor relativ zum Rahmen oder Türblatt. Horizontale Langlöcher ermöglichen seitliche Verschiebung; vertikale Langlöcher ermöglichen eine höhenbezogene Bewegung an der Befestigungsschnittstelle. Der Monteur lockert die Schrauben leicht, positioniert das Scharnier innerhalb der Schlitzgrenzen neu und zieht sie wieder fest, um die gewählte Position zu fixieren. Diese Anordnung erhöht die Flexibilität des Scharniers, ohne die Geometrie von Scharnierrolle oder Stift zu verändern. Die Lastübertragung bleibt durch das Scharnierblatt und die Befestigungselemente konzentriert, während die länglichen Öffnungen vorübergehende Positionstoleranz für eine kontrollierte Platzierung bei der Montage bieten.

Feinabstimmung der Türausrichtung

Nachdem die Langlochpositionierung festgelegt ist, erfolgt die Feinjustierung der Türausrichtung, indem dieser kontrollierte Verstellweg genutzt wird, um kleine Fehler bei Fugenbild, Lotrechtigkeit und Schließfalleingriff zu korrigieren. Eine schrittweise Scharnierverstellung verschiebt das Türblatt je nach Ausrichtung des Langlochs seitlich oder vertikal und ermöglicht so eine gezielte Korrektur, ohne Rahmen oder Stile nacharbeiten zu müssen.

Typische Ausrichtungstechniken beginnen mit der Kontrolle des oberen Spalts, des seitlichen Abstands und des Kontakts an der Schließplatte. Anschließend wird die Bandseite in kleinen, wiederholbaren Schritten nachgestellt, während die Tür wiederholt geöffnet und geschlossen wird. Dieses Verfahren macht Bindestellen, ungleichmäßige Kompression oder eine Fehlstellung des Schlossriegels sichtbar. Eine ausgewogene Korrektur an oberem und unterem Scharnier verbessert die Stabilität der Tür, indem die Last gleichmäßig verteilt und ein Verzug verringert wird. Eine präzise Feinabstimmung erhält außerdem gleichmäßige Abstände, begrenzt den Verschleiß an den Kanten und stellt sicher, dass der Riegel bei normalem Betrieb ohne übermäßige Kraft in die Öffnung der Schließplatte eintritt.

Sichern der endgültigen Scharnierposition

Sobald die Ausrichtung bestätigt ist, wird die endgültige Scharnierposition gesichert, indem provisorische oder gelockerte Befestigungselemente durch vollständig eingesetzte Schrauben ersetzt werden, während das Scharnierblatt in der festgelegten Position gehalten wird. Das Drehmoment wird schrittweise aufgebracht, um ein Verschieben zu verhindern, und die Abstände werden nach dem Setzen jeder Schraube erneut überprüft. Dieser Schritt stabilisiert die zuvor erreichte Einstellung bei verschiedenen Scharniertypen und Rahmenmaterialien.

1. Ziehen Sie die Schrauben in der Reihenfolge von den lasttragenden Punkten nach außen fest.
2. Überprüfen Sie gleichmäßige Spaltmaße, das Eingreifen des Schlosses und den Widerstand beim Schwenken.
3. Bestätigen Sie nach der vollständigen Befestigung erneut die vertikale Lotrechte.

Präzise Montagetechniken erfordern, den Druck gegen die Referenzeinstellung aufrechtzuerhalten und gleichzeitig ein Überdrehen zu vermeiden, das die Scharnieraufnahme verformen oder Gewinde beschädigen kann. Wo Langlochbefestigungen verwendet werden, erfolgt die endgültige Fixierung erst, nachdem die Bewegungsfunktion auch bei wiederholten Öffnungs- und Schließzyklen gleichmäßig, zentriert und frei von Klemmen bleibt.

Einstellbare vs. feste Scharniermontage

Zwei Ansätze zur Scharniermontage dominieren die meisten Installationen: verstellbar und fest. Die verstellbare Montage ermöglicht eine kontrollierte Korrektur nach der Erstmontage, während die feste Montage die Geometrie im Moment der Installation fixiert. Die Auswahl hängt von den Toleranzanforderungen, der Konsistenz des Untergrunds, der zu erwartenden Türbewegung und der Wartungsstrategie ab. Bei der technischen Bewertung beeinflussen die Scharniermaterialien die Maßhaltigkeit, die Lastübertragung, das Korrosionsverhalten und die langfristige Ausrichtung. Auch die Installationstechniken unterscheiden sich, da verstellbare Systeme eine genaue Grundpositionierung mit Spielraum für spätere Korrekturen erfordern, während feste Systeme von Anfang an exaktes Bohren, Einsetzen und Befestigen voraussetzen.

Die verstellbare Montage wird bevorzugt, wenn Setzungen, saisonale Ausdehnung oder eine fein abgestimmte Ausrichtung berücksichtigt werden müssen, ohne die Tür auszubauen. Sie ermöglicht eine schnellere Inbetriebnahme und einfachere Serviceeingriffe. Die feste Montage ist geeignet, wenn die Rahmenbedingungen stabil sind, die Fertigungstoleranzen eng sind und Bewegungen nach der Installation unwahrscheinlich sind. Sie bietet mechanische Einfachheit, weniger Variablen bei der Montage und vorhersehbare Steifigkeit. Der Vergleich betrifft daher weniger eine Frage der Überlegenheit als vielmehr den zulässigen Korrekturbereich, die Präzisionsanforderungen und die Erwartungen an den Service über den Lebenszyklus hinweg.

Teile, die eine Scharnierverstellung ermöglichen

Mehrere Scharnierkomponenten ermöglichen die für die Justierung nach der Montage erforderliche kontrollierte Bewegung, wobei jede auf eine bestimmte Achse oder Einschränkung innerhalb der Montageeinheit wirkt. Die Einstellbarkeit hängt typischerweise von Gewindeelementen, Langloch-Schnittstellen und Sicherungselementen ab, die in ausgewählte Scharniertypen integriert und auf die Montagematerialien abgestimmt sind. Eine Feinjustierung wird erreicht, ohne die umgebende Rahmengeometrie oder die Vorbereitung des Bandblatts zu verändern.

1. Madenschrauben regeln je nach Scharnierkonstruktion und Gewinderichtung die seitliche Position, den Anpressdruck oder die Höhe.
2. Exzenter-Nocken oder -Buchsen wandeln eine kleine Drehbewegung in wiederholbare Versatzänderungen zur präzisen Ausrichtungskorrektur um.
3. Langlochplatten und Klemmschrauben** ermöglichen eine vorübergehende Bewegung** und sichern anschließend die eingestellte Position unter Betriebsbelastung.

Weitere Regelelemente können Unterlegscheiben, Gewinde-Scharnierstifte, Tiefenhülsen und Lagereinsätze umfassen. Ihre Funktion besteht darin, die Verstellung von der primären Lastübertragung zu entkoppeln und gleichzeitig gleichbleibende Abstände aufrechtzuerhalten. Die wirksame Funktion hängt von Toleranzen, Gewindeeingriff, Korrosionsbeständigkeit und der Kompatibilität zwischen dem Scharnierkörper, den Befestigungselementen und dem tragenden Untergrund ab.

Wo verstellbare Scharnierbefestigungen verwendet werden

Eine verstellbare Scharniermontage wird dort verwendet, wo Einbautoleranzen, Materialbewegungen oder betriebsbedingte Fehlausrichtungen korrigiert werden müssen, nachdem die Tür, das Paneel oder die Zugangsklappe eingehängt wurde. Typische Anwendungen sind Innen- und Außentüren, schwere Eingangsanlagen, feuerbeständige Konstruktionen, Metallrahmen, Holzflügel und Möbelfronten. Sie wird auch für Tore, Maschinenschutzvorrichtungen, Zugangsluken und Gehäusetüren spezifiziert, bei denen wiederholte Öffnungszyklen die Passung im Laufe der Zeit verändern können.

Bei Renovierungsarbeiten ist sie nützlich, wenn vorhandene Öffnungen unregelmäßig sind oder Untergründe Unebenheiten aufweisen. Im Neubau unterstützen verstellbare Scharniere die Scharniermontage, wenn die Lotrechtigkeit des Rahmens, die Ebenheit des Flügels oder der Sitz der Befestigungsmittel nicht mit absoluter Präzision gewährleistet werden können. Sie sind in Gewerbebauten, Krankenhäusern, Schulen, Wohnanlagen und Industrieeinrichtungen verbreitet, weil Wartungsteams Setzungen, Quellen, Schwinden oder Verschleiß ausgleichen können, ohne die gesamte Konstruktion ausbauen zu müssen. Diese Montageart wird daher überall dort gewählt, wo eine kontrollierte Korrektur nach der Installation während der Nutzungsdauer eine praktische Anforderung ist.

Wie die Scharniermontage die Ausrichtung beeinflusst

Die Ausrichtung sollte zuerst an der Bandlinie bestimmt werden, denn die Montageposition bestimmt die Beziehung des Türblatts zur Zarge in Bezug auf Ebene, Versatz und Fuge. Kleine Änderungen an der Bandmontage verändern die Schwenkgeometrie, den Riegeleingriff und die umlaufenden Abstände. Die Montageachse legt fest, wie die Tür beim Öffnen und Schließen verläuft, während die vertikale und seitliche Einstellung gleichmäßige Fugen verfeinert. Verschiedene Bandtypen bieten unterschiedliche Korrekturbereiche, was beeinflusst, ob die Ausrichtung durch Unterlegen, Langlochverschiebung oder Gewindeverstellung erreicht wird.

1. Die vertikale Positionierung steuert die Kopffreiheit und den Kontakt zur Schwelle.
2. Die seitliche Positionierung bestimmt die Seitenfuge und die Zentrierung des Schlosses.
3. Die Tiefenpositionierung beeinflusst die Bündigkeit zwischen den Flächen von Türblatt und Zarge.

Die erforderliche Einstellung hängt auch von den Türmaterialien ab, denn Holz, Stahl und Aluminium reagieren unterschiedlich auf Last, Kompression und Schraubenhalt. Eine präzise Bandmontage verteilt das Gewicht gleichmäßig auf alle Befestigungspunkte und begrenzt so Verformungen unter Betriebsbelastung. Dadurch bleibt die Ausrichtung stabil, die Bedienkräfte bleiben vorhersehbar, und die anschließende Feineinstellung wird bei der Montage messbar, wiederholbar und effizient.

Häufige Probleme bei der Scharniermontage

Häufige Probleme bei der Scharniermontage zeigen sich typischerweise als Fehlausrichtung des Scharniers und lose Befestigungselemente. Eine Fehlausrichtung kann die Tür oder Platte aus ihrer Position verschieben, was zu ungleichmäßigen Fugen, Klemmen oder unvollständigem Schließen führt. Lose Befestigungselemente verringern die Klemmkraft an den Befestigungspunkten, wodurch Bewegung entsteht, die den Verschleiß beschleunigt und eine umgehende Nachjustierung erforderlich macht.

Probleme mit der Fehlausrichtung von Scharnieren

Eine Fehljustierung tritt auf, wenn ein Scharnier außerhalb der Ebene montiert ist, von der vorgesehenen Drehachse versetzt ist oder in ungleichem Abstand zu Tür und Rahmen positioniert wurde. Die daraus resultierenden Geometriefehler verändern die Lastverteilung und führen zu Türdurchhang, Klemmen auf der Schlossseite und beschleunigtem Scharnierverschleiß. Der Zustand zeigt sich typischerweise durch ungleichmäßige Fugenlinien, uneinheitliche Schließkraft oder lokale Kontaktspuren.

1. Vertikaler Versatz verschiebt die Drehachse und verändert das Spiel an Sturz und Pfosten.
2. Ungenaue Frästiefe verdreht die Scharnierblätter und zwingt die Scharnierrollen aus der Flucht.
3. Ungleicher Rücksatz zwischen Rahmen- und Türposition erzeugt Rotationsspannungen während der Bewegung.

Die Korrektur erfordert eine Vermessung vor der Justierung: Lotrechtigkeit prüfen, Scharnier-Mittellinien vergleichen, Frästiefe bestätigen und die Gleichmäßigkeit der Fugen beurteilen. Unterlegen, Nachfräsen oder Umsetzen stellt einen echten Schwenkverlauf wieder her und verringert mit der Zeit den Betätigungswiderstand.

Probleme mit losen Befestigungselementen

Untersuchen Sie Probleme mit lockeren Befestigungselementen, indem Sie die Bewegung an der Schnittstelle zwischen Scharnierblatt und Untergrund nachverfolgen, wo verminderte Klemmkraft unter zyklischen Türlasten schrittweise Verschiebungen ermöglicht. Dieser Zustand entsteht häufig durch lockere Schrauben, ausgerissene Pilotlöcher, verdichtete Substratfasern oder eine unzureichende Schraubenlänge im Verhältnis zur Rahmentiefe.

Beobachtbare Auswirkungen sind seitliches Spiel, ungleichmäßige Fugenlinien, beschleunigter Verschleiß der Scharnierknoten und fortschreitendes Absacken der Tür auf der Schlossseite. Die Diagnose erfordert die Prüfung des Schraubendrehmoments, des Sitzes des Scharnierblatts, der Integrität des Untergrunds sowie der Frage, ob Befestigungselemente aufsetzen, bevor eine ordnungsgemäße Klemmung erreicht wird. Korrekturmaßnahmen umfassen in der Regel das Entfernen beeinträchtigter Schrauben, die Wiederherstellung der Lochtragfähigkeit mit Dübeln oder Einsätzen und die erneute Montage längerer oder größer dimensionierter Befestigungselemente, die auf die Materialdichte abgestimmt sind. Wo wiederholte Nachjustierung zu erwarten ist, verbessern Einsätze mit Maschinengewinde den Halt. Die abschließende Verifizierung bestätigt stabile Ausrichtung, gleichmäßige Abstände und eine reproduzierbare Scharnierfunktion unter Last während der Betriebszyklen.

Wie man Scharniermontagebeschläge auswählt

Bei der Auswahl von Scharnier-Montagebeschlägen sind die wichtigsten Variablen das Türgewicht, das Substratmaterial, der Scharniertyp und der erforderliche Verstellbereich. Die richtige Auswahl bestimmt, ob die Konstruktion präzise Ausrichtung, wiederholbare Korrektur und langfristige Maßhaltigkeit unter Betriebsbelastungen unterstützt. Die Kompatibilität zwischen Rahmengeometrie und Scharniertypen ist entscheidend, insbesondere dort, wo vertikale, seitliche oder Anpressverstellung nach der Installation zugänglich bleiben muss.

1. Passen Sie die Tragfähigkeit der Beschläge an Türmasse, Nutzungshäufigkeit und Öffnungsbreite an.
2. Prüfen Sie die Eignung des Substrats für Einlegeplatten, Verstärkungszonen oder verstellbare Aufnahmen.
3. Bestätigen Sie Verstellweg, Toleranzausgleich und Wartungszugang vor der endgültigen Positionierung.

Bei der technischen Bewertung sollten lasttragende Kraftpfade, Montagetiefe und Korrosionsumgebung Vorrang vor dem Erscheinungsbild haben. Installationstipps empfehlen in der Regel, Referenzebenen, Datumskonsistenz und Freiraumhüllen zu prüfen, bevor die Position der Beschläge festgelegt wird. Bei verstellbaren Systemen werden Komponenten bevorzugt, die eine kontrollierte Korrektur ermöglichen, ohne Ausschnitte zu vergrößern oder Randabstände zu beeinträchtigen. Dieses Verfahren reduziert das Risiko von Fehlstellungen und erhält die Wartungsfreundlichkeit während der Instandhaltungszyklen.

Befestigungselemente zur Scharniermontage

Nachdem die Auswahl der Beschläge festgelegt ist, bestimmt die Wahl der Befestigungsmittel, wie zuverlässig das Scharnier die Last in Rahmen und Tür einleitet, ohne dass die Ausrichtung verloren geht. Bei der Scharniermontage werden die Befestigungsmittel nach Untergrund, Gewindeeingriff, Korrosionsbelastung und Justiertoleranz ausgewählt. Holzschrauben eignen sich für Holzbauteile, Maschinenschrauben werden mit Gewindeeinsätzen oder verstärkten Platten verwendet, und selbstbohrende Schrauben vereinfachen die Befestigung an dünnwandigem Metall. Der richtige Durchmesser, die passende Länge und das geeignete Kopfprofil verhindern Ausreißen, Quetschungen oder Setzfehler.

Befestigungsmittel	Typische Verwendung	Hinweis zur Justierung
Holzschraube	Tür oder Zarge aus Holz	Erfordert kontrollierte Pilotbohrung
Maschinenschraube	Metallverstärkung	Ermöglicht reproduzierbare Drehmomenteinstellung

Die Montagetechniken bestimmen die endgültige Stabilität. Pilotbohrungen sollten dem Kerndurchmesser entsprechen, Senkungen müssen zur Geometrie des Scharnierblatts passen, und die Anzugsreihenfolge sollte das Blatt bündig und ohne Verzug anziehen. Ein kontrolliertes Drehmoment ist dem Überdrehen vorzuziehen, insbesondere dort, wo die feine Scharnierposition verstellbar bleiben muss. Unterlegscheiben oder Schraubensicherungen können vorgeschrieben sein, wenn mit Vibrationen oder wiederholten Lastwechseln zu rechnen ist.

Anzeichen dafür, dass ein Scharnier-Montagesystem ersetzt werden muss

Warum erfordert ein Scharnier-Montagesystem einen Austausch statt einer Nachjustierung? Ein Austausch wird notwendig, wenn eine korrigierende Einstellung die Ausrichtung, Lastübertragung oder sichere Befestigung nicht mehr wiederherstellt. Anhaltendes Absacken, sich erweiternde Schraublöcher und Verformungen an der Montageplatte weisen auf einen strukturellen Verlust und nicht auf einen bloßen Positionsfehler hin. Eine verringerte Haltbarkeit des Scharniers wird oft durch Materialermüdung des Metalls, ausgerissene Gewinde oder wiederkehrende Fehlstellungen nach dem Festziehen bestätigt.

1. Irreversibles Befestigungsversagen: Schrauben erreichen kein Drehmoment mehr, Dübel drehen sich mit oder das Trägermaterial zerbröckelt unter Last.
2. Sichtbare Verformung von Bauteilen: verbogene Flügel, gerissene Schweißnähte, verlängerte Langlöcher oder sich lösende Platten verhindern eine präzise Justierung.
3. Betriebliche Instabilität: Die Tür klemmt, driftet auf, schleift am Rahmen oder senkt sich ab, obwohl korrekte Montagetechniken und wiederholte Kalibrierung angewendet wurden.

Weitere Anzeichen sind Korrosion an verdeckten Befestigungen, übermäßiges seitliches Spiel an der Drehachse sowie Geräusche, die durch ungleichmäßigen Lagerkontakt verursacht werden. In solchen Fällen gewährleistet ein Austausch eine zuverlässige Geometrie, stellt den Einstellbereich wieder her und verhindert mit der Zeit beschleunigten Verschleiß an benachbarten Türkomponenten.
